本教程向朋友们介绍AE扫描仪表盘效果的制作方法，看过有关海难或空难大片的观众对扫描仪表盘也许并不陌生。下图是扫描仪表盘效果中的一帧。 感兴趣的朋友一起来学习吧！

　　光束沿顺时针方向扫过画面时，产生渐隐的扫尾效果。

　　下面，我们将逐步介绍这种效果的制作方法。

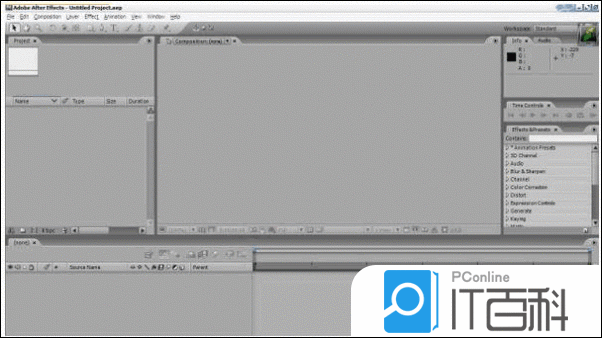

　　首先，双击AfterEffect图标启动它。使用菜单File/New/New project或ALT+CTRL+N新建项目。在项目窗口中单击右键选择Inport/file或CTRL+I导入一张地图图片。

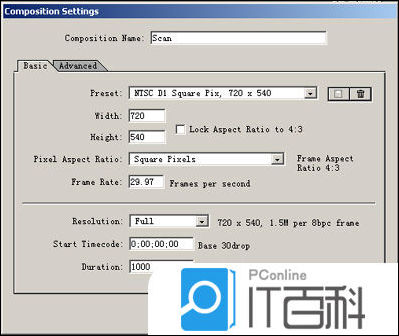

　　使用菜单composition/New composition（或CTRL+N）建立一个新的合成影像。打开合成影像设置的对话框。在composition name中输入scan。

　　在Basic（基本设置）页面的preset(预设)下拉菜单中选择NTSC D1 square pix 720*540,在可选项Resolution(解析度)的下拉菜单中选择Full（完整）。若你的系统配置低可选用Medium 320*240规格,或选择half的解析度。在Duration（持续时间）中输入1000（即10秒）单击ok。

　　接着。

　　在项目窗中选择T.JPG拖入时间线窗口中。在时间线窗或合成图像窗口中右击选择New/solid或CTRL+Y新建固态层。大小与合成窗一致。color(颜色)选择黑色。建完后，在时间线窗口中可以看到新建的固态层位于T.JPG层之上。

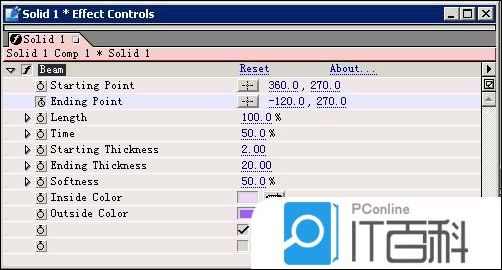

　　选择固态层点击右键选择Effect/Render/Beam，为固态层应用beam特效并调节参数，将starting Thickness设为2 ,Ending Thickness设为20,softness设为50%,length设为100%,Inside color设为藕荷色,outside color设为白色或浅紫色,单击starting point后的按钮,在合成窗口中将激光开始位置移到合成窗口中央单击。

　　激活Ending point关键帧记录器，在时间指示器指向0帧位置时，坐标为（-120 ，270）；时间线指示器指向4秒时，坐标为（840，270）；时间线指示器指向8秒时，坐标为（-120，270），然后再定义2秒时，坐标为（360，-210）；6秒时，坐标为（360，750）；10秒时，坐标为（360，-210）。

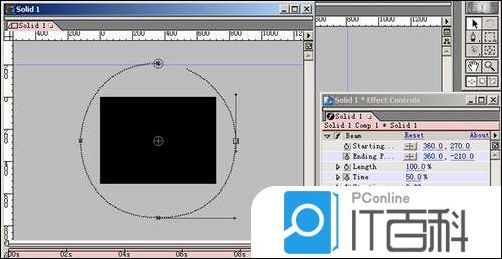

　　可双击固态层，在层窗口菜单中选择Beam.并在层窗口中将显示调为25%,在主菜单中选择View/show Rulers可显示标尺。选择各坐标点，将出现调节锚点。通过锚点调节，可将其轨道调节为接近于圆形。

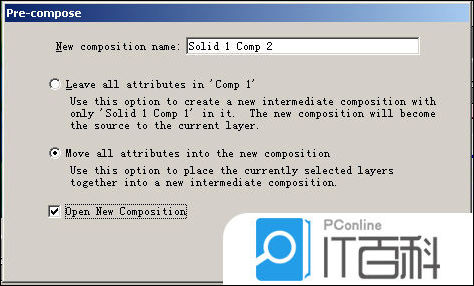

　　下面，我们将制作光束划过画面而产生的扫尾效果。首先,我们进行固态层的重组,选择菜单"layer/pro-compose"。

　　选择Move all attributes into the newcomposition(重组所有属性),为了在以后的工作中可以对它进行修改。请勾选open New Composition以创建一个备份,单击OK。

　　选择重组层，设置层模式为Add（在时间线窗口的控制面板区域,任选一面板右击,在出现的菜单中选择panels/Modes 可打开层模式面板）。

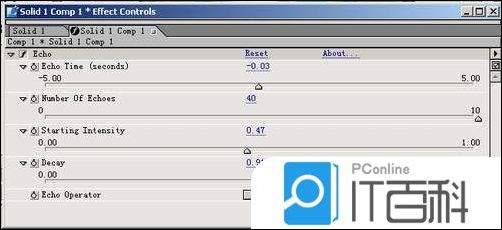

　　要产生扫尾效果，我们必须为固态层运用一个时间特效。选择固态层，单击鼠标右键选择菜单，Effect/Tine/Echo。在弹出的对话框中，将Number of Echoes值设为40，Decay值设为0.9。

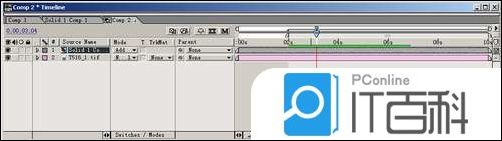

　　到此为止我们的扫描仪表效果制作基本完成。在预览前,先将质量开关设为最高质量。按空格键或数字键盘0键进行预览（选择重复播放），在播放中我们可以看出在两次播放的街接处，即固态层起点位置（时间线上为00S-02S）因处于初始状态，时间特效无法在00S位置产生扫尾效果，所以两次播放的街接处并不是我们所期望的效果。这也就是我们在创建合成影像时，持续时间设置为10秒而不是8秒的原因。在时间线区域，将工作区标记入点位置调至02S位置。

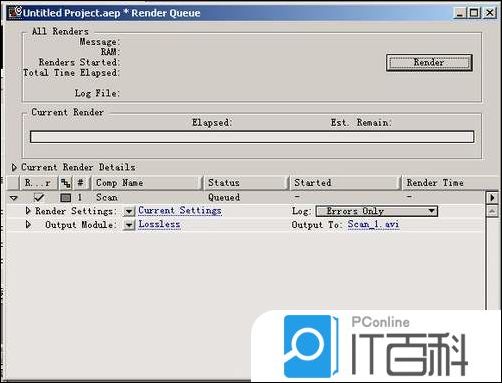

　　按空格键或数字键盘0键进行预览（选择重复播放）即可得到较为满意的效果最后，我们可以进行合成影像的渲染，关闭时间线和合成影像窗口，在项目窗口中选择Scan,选择菜单composition/make movie命令,在对话框中输入scan.mov为文件名称,并选择路径,单击save 即可打开Render Queue（渲染队列）窗口。

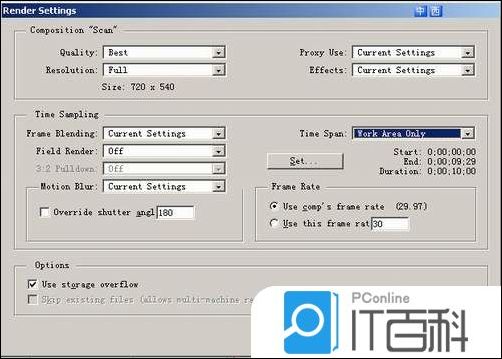

　　单击带下划线的Current settings（当前设置）,在对话框中Quality(质量)下拉菜单上选择Bast,Resolution（解析度）下拉菜单上选择full(全)，在Time span（时间跨距）下拉菜单上选择work area only（工作区域）。

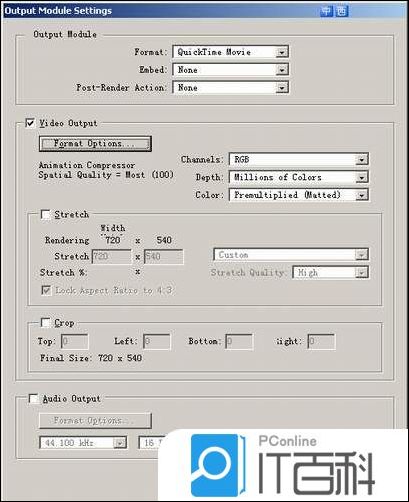

　　单击下箭头打开output Module（输出模块）弹出菜单选择Custom(自定义)，在对话框中Format(格式)选择Quick Time Movie，单击formatoptions按钮在对话框中的compressor(压缩程序) 下的两个弹出的菜单上分别选择了Animation（动画）和Millions of colors选项。...

　　单击OK关闭压缩设置对话框，单击OK关闭输出模块设置对话框，在渲染前保存项目，然后单击Render（渲染）按钮，即可进行合成影像的渲染，完成以后，在设定的路径中打开渲集生成的mov 文件,即可看到最终的扫描仪表效果。
